Popis
Funkce:
1. Automatické adaptační modely automobilů a mohou se aplikovat na automobily v souladu s OBD II nebo EUOBD (palubní automatický diagnostický systém).
2. 3 "obrazovka a displej s vysokým rozlišením činí obrazovku mnohem bohatší a přehlednější.
3. Využívání nanotechnologie k odstranění nežádoucích reflexí a může zvýšit zobrazení informací o displeji.
4. Zobrazení bohatého obsahu: rychlost, otáčky motoru, teplota vody, napětí baterie, alarm nízkého napětí, alarm vysoké teploty, poplach rychlosti, volné přepínání mezi kilometrem a mílí, volné přepínání stupňů Celsia a Fahrenheita .
5. Automatické zapnutí a vypnutí při startu a vypnutí vozidla, účinná ochrana baterie automobilu; při zachování režimu ručního spínání a snadnějšího ovládání HUD.
6. Automatický a ruční režim nastavení jasu, řízení bez oslnění.
Specifikace:
Funkce tlačítka HUD
1. OBDII rozhraní pro kontakt s rozhraním OBD vozidla.
2. Tlačítko pro zapnutí a vypnutí.
3. Tlačítko Wave: Tlačítko nahoru (otáčení tlačítka směrem vzhůru), tlačítko OK (stisknutí tlačítka svisle), tlačítko dolů (otáčení tlačítka směrem dolů).

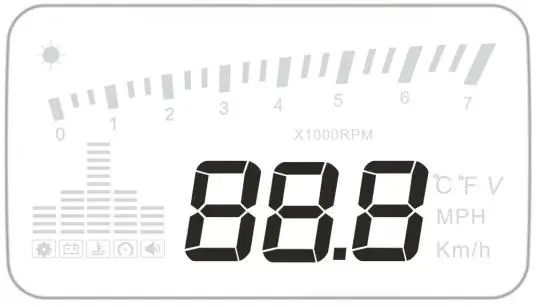

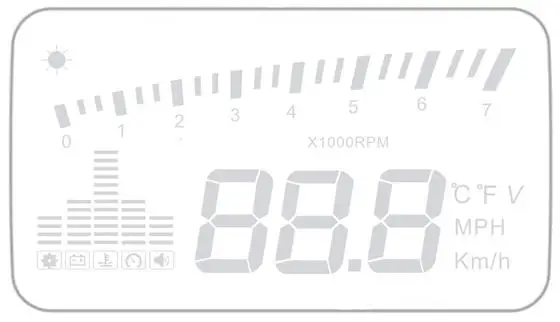

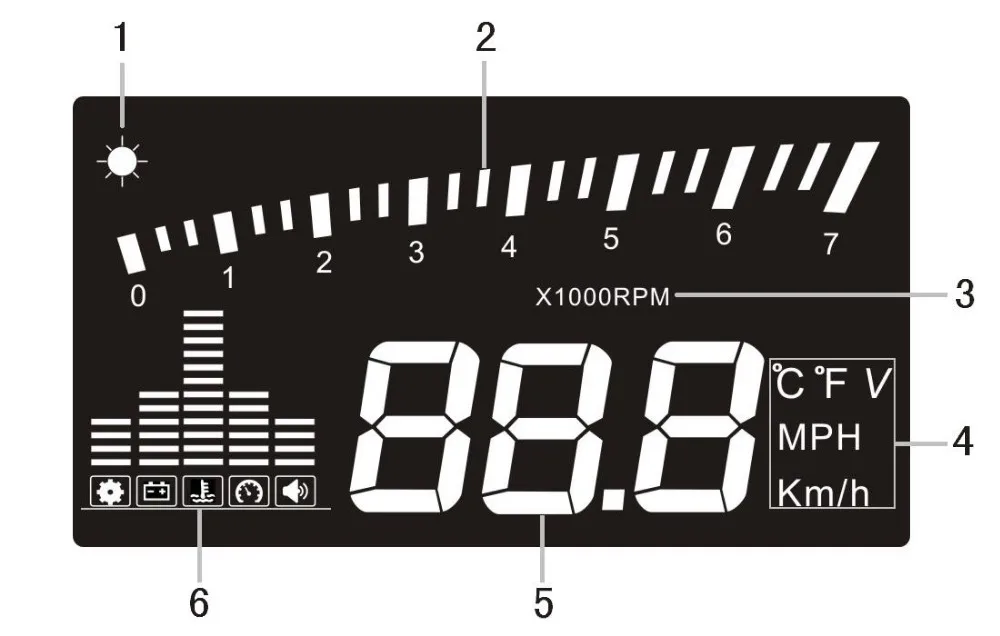

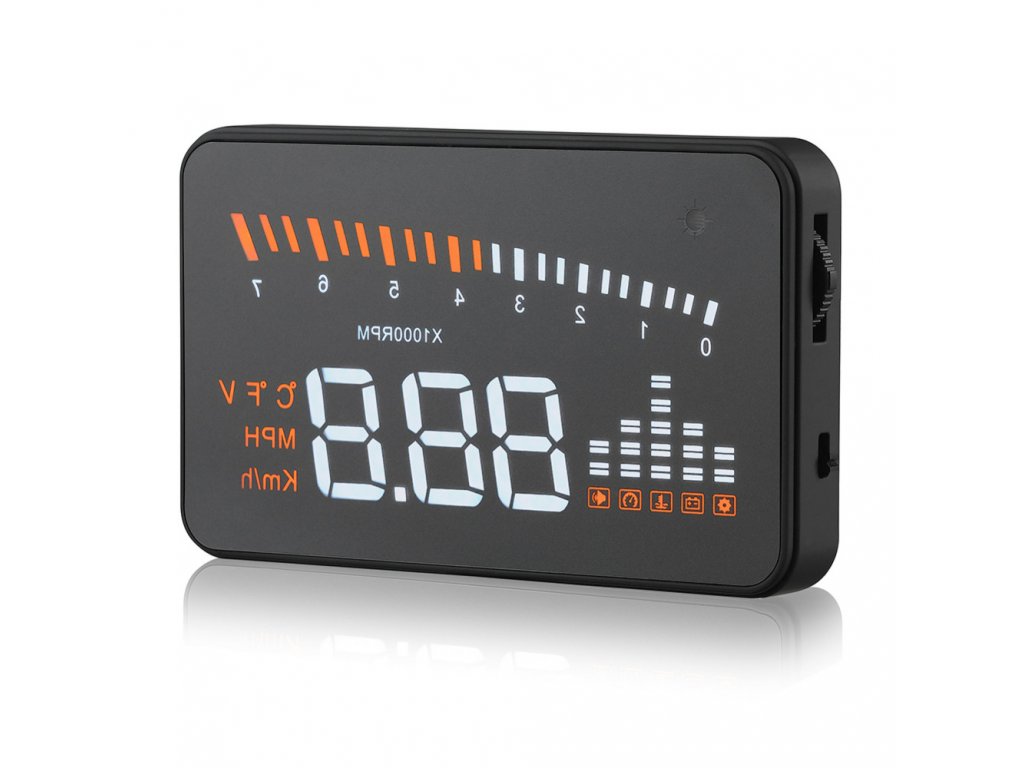

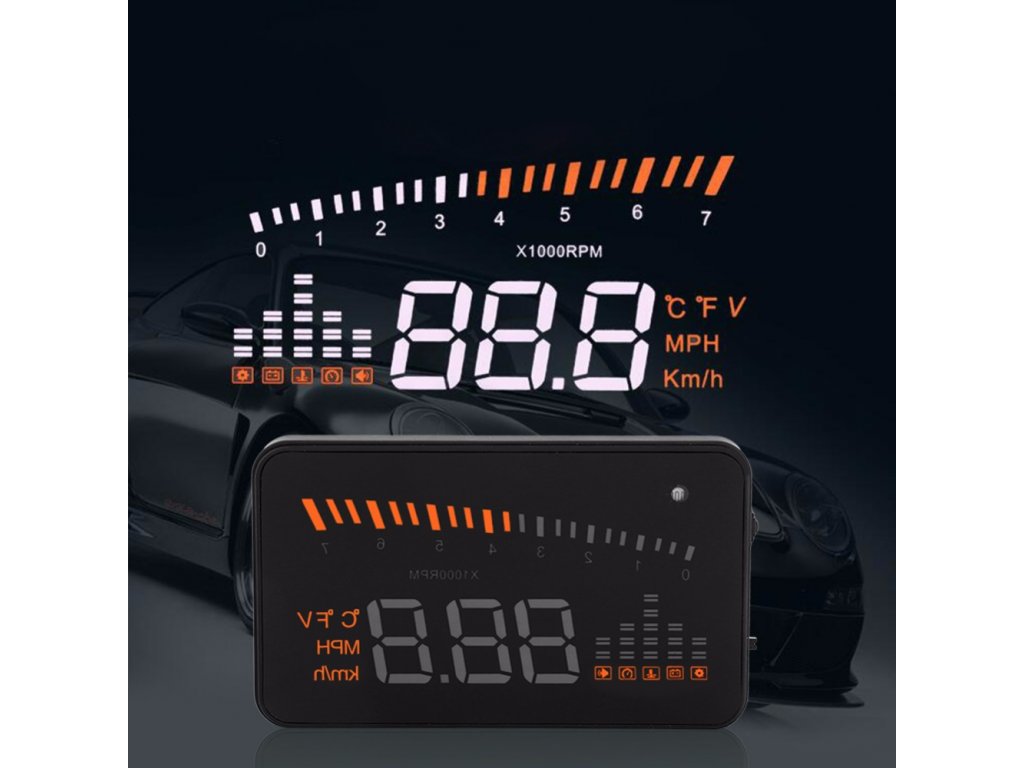

Informace HUD na displeji
1. Světelné senzory: Jas může být změněn se změnou vnějšího jasu.
2. Rychlost otáčení: udává stav otáčení motoru a měřená stupnice představuje dosaženou rychlost.
3. Jednotka rychlosti otáčení: udává stav otáčení motoru, 1 znamená 1000 / min.
4. Jednotková značka: stupeň stupně Celsia, Fahrenheita, V-napětí, MPH-míle za hodinu, KM / H-kilometr za hodinu.
5. Multifunkční displej: rychlost, napětí, teplota vody.
6. Poplachová značka: alarm nízkého napětí, alarm vysoké teploty, alarm rychlosti.
Instalace HUD

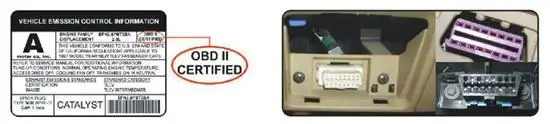

1 Zjistěte 16-pinový diagnostický link (viz obrázek 2 níže) a dobře jej připojte k připojení OBDII.
Obrázek 1 Obrázek 2
Instalace odrazového filmu
Poznámka: Projekt HUD zobrazuje informace na předním čelním skle vozidla, protože čelní sklo je dvojité, což způsobí dvojité zobrazení na čelním skle při zobrazení. Dvojitý obraz automobilu se bude lišit. Pokud zjistíte, že se zobrazují informace na displeji, pak není potřeba použít reflexní film. Pokud existuje dvojitý obraz, použijte reflexní film.
Nejprve vložte dodávané protiskluzové rohože před palubní desku a poté položte na něj HUD.
Zadruhé přilepte reflexní fólii na čelní sklo.
Odrazný film by měl být umístěn přímo nad hostitelským strojem a měl by být schopen odrážet celou obrazovku.
Metody vkládání fólie:
1.Připojte trochu vody na místo, kde bude film nanesen, a pak jej osušte suchým ručníkem;
2. Odtrhněte zadní stranu (označenou 1) odrazového filmu a vložte jej na správné místo.
3. Poté, co jste si správně nastavili polohu, můžete použít škrábací desku nebo něco jiného, aby se pokrýval film a vytlačil vodu dovnitř, dokud nebude v něm žádná bublina nebo voda.
4. Odtrhněte přední stranu (označenou 2) odrazového filmu. Pokud film nemůže zobrazit celou informaci, upravte protiskluzovou podložku.
První použití HUD
Spusťte motor a zapněte HUD a ukažte aktuální napětí vozidla a poté zadejte hledaný stav ECU, pokud HUD ukazuje rychlost, rychlost otáčení, což znamená, že HUD byl úspěšně nainstalován. (Po uplynutí jedné minuty nebo pokud se zobrazí pouze napětí, zkontrolujte, zda je správně připojeno HUD, OBD rozhraní a datový kabel OBD a pevně zapojte kabel OBD s rozhraním OBD vozidla a HUD.) Otevřete přepínač HUD a znovu proveďte skenování)
Nastavení HUD
Informace o displeji HUD pocházejí z ECU, protože při výrobě automobilu existuje rozdíl mezi palubní deskou vozidla a ECU, pak můžete zadat režim nastavení pro jemné vyladění hodnoty zobrazení HUD, aby bylo dosaženo přesně stejné hodnoty jako palubní deska. Upravili jsme HUD podle obecných zkušebních hodnot v továrně, pokud zjistíte, že informace o displeji HUD se liší od palubní desky, proveďte následující úpravy:
1. Dlouze stiskněte tlačítko vlny ve svislé poloze po dobu 5 s
Vstupte do režimu nastavení, existují tři tlačítka pro tlačítko vlny: Tlačítko nahoru (otočení tlačítka nahoru), tlačítko OK (stisknutí tlačítka svisle), tlačítko dolů (otáčení knoflíku směrem dolů) po zadání do režimu nastavení , jednou stiskněte jednou tlačítko OK, nabídka se zvýší. Chcete-li parametr zvýšit nebo snížit, otáčejte tlačítkem nahoru nebo dolů. Po dokončení úpravy stiskněte dlouze tlačítko vlny na 5 s pro návrat na rozhraní displeje.
Vstup do režimu nastavení:

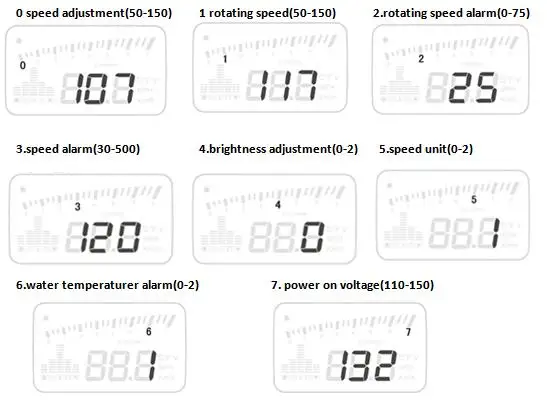

Parametr je uveden níže:
Jídelní lístek |
Parametry |
Rozsah nastavení |
Vysvětlení |
Výchozí nastavení |
0 |
Rychlost |
50-150 |
50% -150% |
107 |
1 |
Rychlost otáčení |
50-150 |
50% -150% |
117 |
2 |
Alarm otáčení rychlosti |
10-75 |
1000-7500r |
25 |
3 |
Alarm rychlosti |
30-500 |
50% -150% |
120 |
4 |
Nastavení jasu |
0-2 |
0 je automatické nastavení, 1 je nejtmavší, 2 je nejjasnější |
0 |
5 |
Jednotka rychlosti |
0-2 |
0 je RPM, 1 je KM, 2 je MPH |
1 |
6 |
Jednotka teploty vody |
0-2 |
0 je teplota vody, 1 je stupně Celsia , 2 je Fahrenheit |
1 |
7 |
Napájení |
110-150 |
Jedná se o zapnutí a vypnutí napájení HUD, není třeba nastavovat. |
132 |
2. Věrně krátce stiskněte tlačítko OK:
Přepínejte informace o displeji, např. Teplotu vody, napětí baterie, rychlost.
3. Upside otáčejte vlnovým tlačítkem po dobu 5 s, uslyšíte klepnutí na HUD, zobrazí se, že HUD dokončil obnovení továrního nastavení.
4. Zatlačte dolů tlačítko vlny na 5s, ikona budíku se vypne a dolů po směru otáčejte vlnovým tlačítkem po dobu 5s, ikona budíku se rozsvítí.
Obnovit nastavení z výroby:
Po připojení HUD a vaše auto začne vaše auto
Vytočte tlačítko kolečka na 5 vteřin, objeví se tlačítko HUD, a to obnovení továrního nastavení, opakované vytáčení 5 vteřin, návrat na hlavní stránku
Technický parametr:
Teplota prostředí: - 40 stupňů až +80 stupňů
Barometrický lis: 86-106KPa
Relativní vlhkost: 10% -95%
Hlas v prostředí: <= 60 dB
Alarm úrovně zvuku:> = 30 dB (A)
Pracovní napětí: 9V ~ 16Vdc (12Vdc / 400mA)

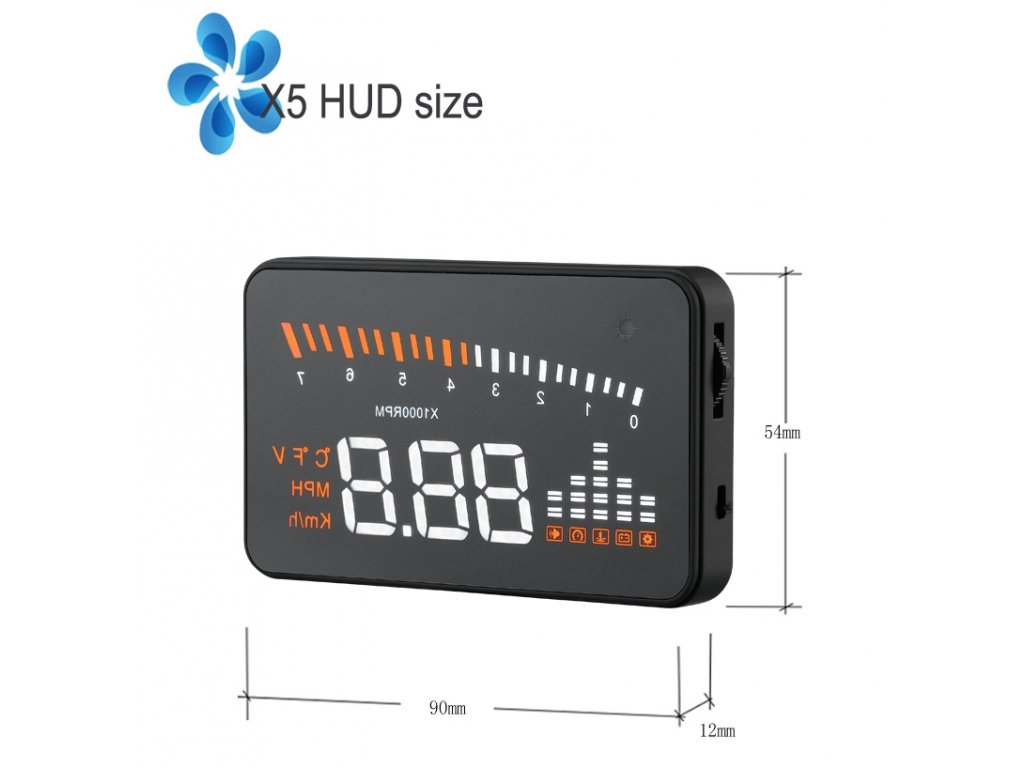

Velikost výrobku: 9 * 5,4 * 1,2 (cm)
Běžný problém, důvod a způsob řešení
Problém |
Možný důvod |
Cesta k řešení |
Žádný poplach rychlosti |
funkce je uzavřena |
otevřete spínač alarmu |
Žádná rychlost otáčení |
Hodnota nastavení je příliš vysoká nebo je funkce uzavřena |
Resetování a otevření spínače poplachu |
Po spuštění není zobrazeno žádné zobrazení |
Přepínač není otevřen |
Otevřete spínač a zkontrolujte konektor |
Žádná rychlost a zobrazení otáček motoru |
Nesplňuje port OBDII nebo EU-OBD |
Kontaktování s výrobcem automobilů |
Rychlost je nepřesná |
Jednotka rychlosti je MPH |
Přepnutí jednotky rychlosti na KM / H |
Pouze rychlost zobrazení |
Rychlost překračuje 80 km / h |
Vstup do režimu zobrazení a přepnutí na 1 |
Balení obsahuje:
1 x displej head up
1 x reflexní samolepka
1 x protiskluzová podložka
1 x OBD kabel
